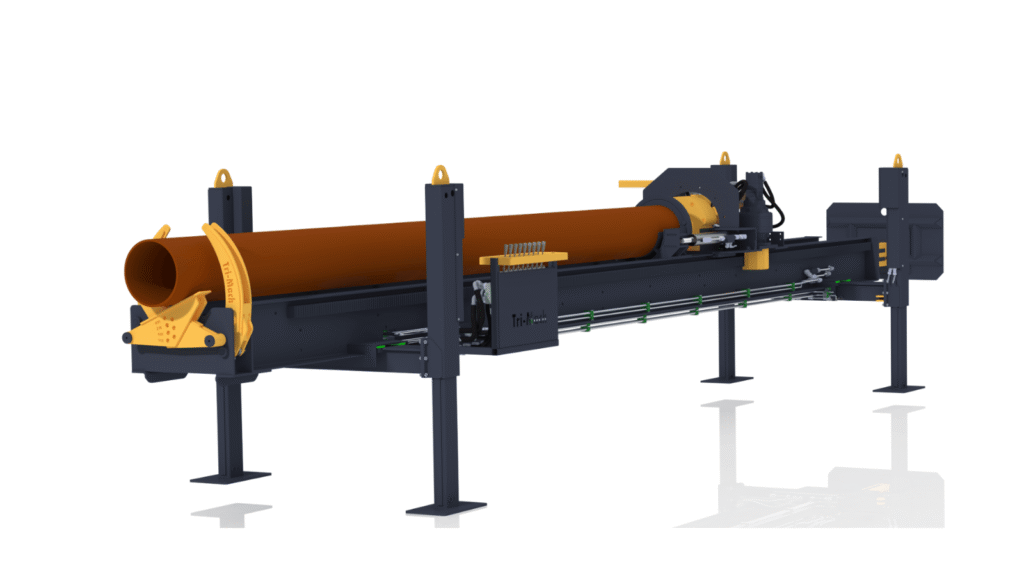

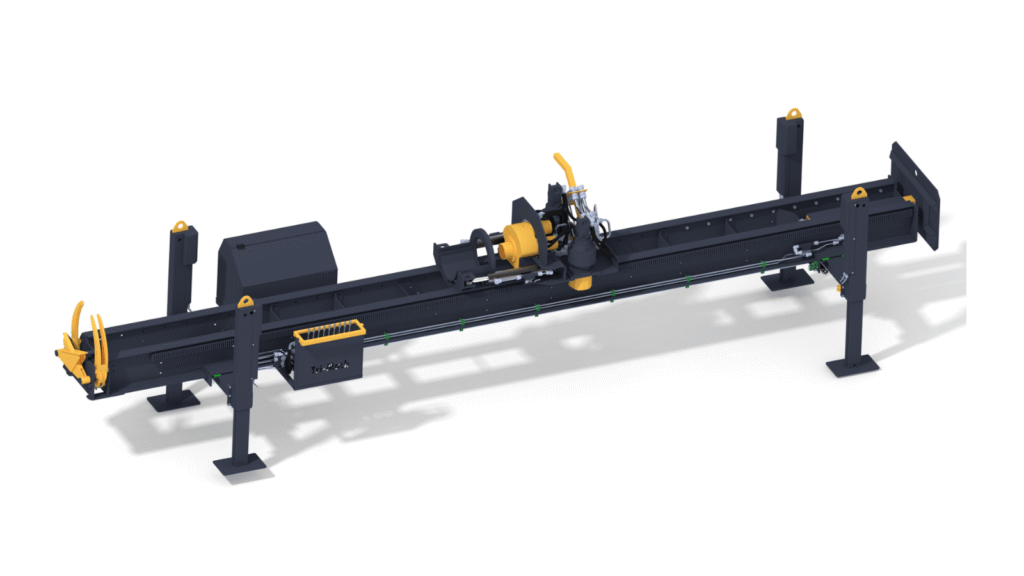

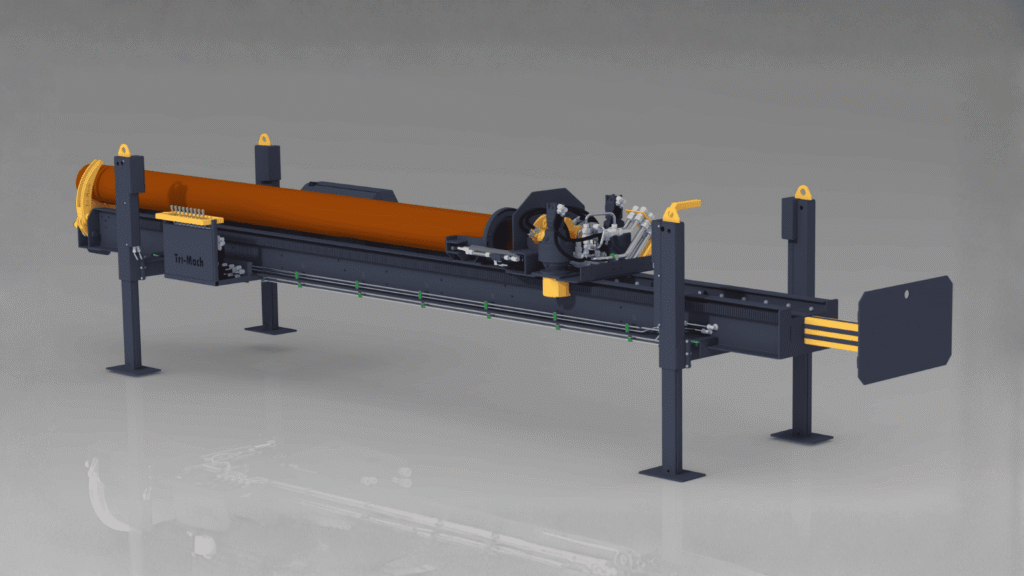

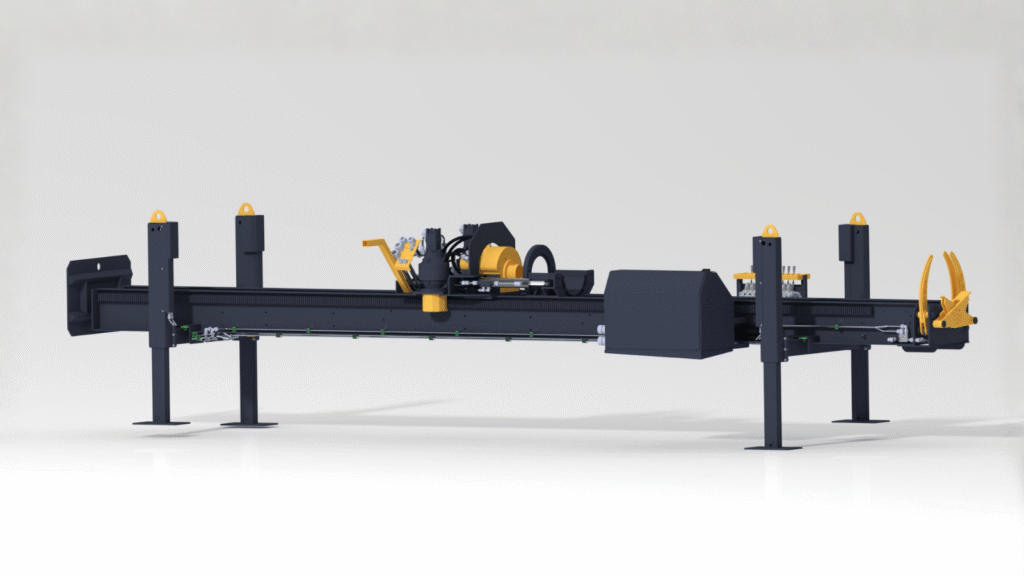

Vaakaporauslaite VP-400 (DTH)
Tri-Machin VP-400 vaakaporauslaite on raskaan käytön vaakaporauslaite, joka on suunniteltu vaativiin maaperäolosuhteisiin. Suomessa suunniteltu ja valmistettu laite tarjoaa suuren vääntömomentin, pitkän porauskapasiteetin sekä luotettavan poraustehon kalliossa, sekamuodostumissa ja haastavissa alitusporauksissa ilman maanpinnan häiriöitä.
Vaakaporauslaite VP-400 Edut
- Monipuolisuus: Suunniteltu toimimaan kaikissa maaperätyypeissä säilyttäen suorituskykynsä vaihtelevissa pohjaolosuhteissa.
- Poraustehoa kaikissa maaperäolosuhteissa: Erityisen tehokas kovissa, kivisissä ja heterogeenisissä maaperämuodostumissa varmistaen vahvan ja tasaisen poraustehon.
- Luotettava eteneminen haastavissa maaperäolosuhteissa: Mahdollistaa varman etenemisen lohkareikoissa ja kivitäytöissä säilyttäen luotettavan porauksen etenemisen.
- Pitkän reiän porauskapasiteetti: Mahdollistaa alitusporaukset jopa 150 metriin saakka, mahdollistaen pidemmät kaivamattomat asennukset.
- Suurten halkaisijoiden kapasiteetti: Soveltuu suurihalkaisijaisiin alituksiin ja mahdollistaa suurten suojaputkikokojen asentamisen säilyttäen asennuksen luotettavuuden.
- Suojaputken porauskyky: Etenee ja vetää suojaputken samanaikaisesti porauksen kanssa varmistaen vakaan ja luotettavan alituksen myös suurilla halkaisijoilla.
- Vakaa ja turvallinen alituksen toteutus: Yhdistetty poraus- ja putkitusmenetelmä varmistaa tukevan ja luotettavan asennustuloksen.
- Nopea asennusmenetelmä: Tarjoaa nopean porausprosessin ja tehokkaan etenemisen vaativissa maaperäolosuhteissa.
- Kaivantojen kustannussäästöt: Mahdollistaa merkittävät säästöt kaivukustannuksissa verrattuna perinteisiin avokaivumenetelmiin.
- Nopea työmaan perustaminen: Mahdollistaa yksinkertaisen ja käytännöllisen asennuksen sekä käyttöönoton työmaalla.
- Soveltuu erityisesti kriittisen infran huoltoon: Soveltuu putki- ja kaapelialituksiin teiden ja rautateiden alitse ilman liikenteen häiriöitä.
- Suomalaista insinööriosaamista: Suunniteltu ja valmistettu Suomessa Tri-Mach Nordic Oy:n toimesta. Tri-Mach:lla on lähes 30 vuoden kokemus pyöritysvaihteiden suunnittelusta ja valmistuksesta, mikä edesauttaa laadukkaan vaakaporauslaitteen valmistusta.
- Vaativan kohteen DTH suorituskykyä: Developed to deliver reliable DTH horizontal drilling performance in challenging ground conditions.
Tekniset tiedot
| Vaakaporauslaite VP-400 (DTH) | Määrittely | Arvo |
|---|---|---|
| Yleistä | Maksimi putkihalkaisija | 406 mm |
| Dimensiot | Paino | 3000 kg |
| Pituus: | 7900 mm | |
| Leveys | 1700 mm | |
| Maksimikorkeus | 1100 mm | |
| Tukijalkojen isku | 700 mm | |
| Syöttöjärjestelmä | Syöttövoima (jatkuva/hetkellinen) | 180 / 210 kN |
| Syöttönopeus | 16 m/min | |
| Säätö | Planeettapyörien välityssuhteella | |
| Hallintalaitteet | Putken takatuki | Hydraulinen / helposti vaihdettavissa eri putkihalkaisijoille |
| Käyttöohjaus | Radio-ohjaus | |
| Etusakset | Nopea vaihto eri putkihalkaisijoille | |
| Optiot | Ohjauskeskus | Pois laitteelta |
| Irrotettava hydraulinen takatuki | Saatavilla | |
| Täysi radio-ohjaus (ei vipuja) | Saatavilla | |
| Tehokkaampi pyöritysvaihde | 22 kNm |
| VP-400 PowerPack | Määrittely | Arvo |
|---|---|---|
| Moottori | Moottori | Iveco NEF67 TE2A diesel engine |
| Tilavuus | 6.7 L | |
| Voimantuotto | 195 (215) kW | |
| Polttoainekulutus | Kulutus (50% kuorma) | 25.6 l/h |
| Kulutus (80% kuorma) | 35.3 l/h | |
| Kulutus (100% kuorma) | 44.0 l/h | |
| Hydrauliikka | Pumppu 1 | 130 cc (variable displacement / LS) |
| Pumppu 2 | 25 cc | |
| Tuotto 1 | 234 l/min | |
| Tuotto 2 | 40 l/min | |
| Paine | 280 bar | |
| Dimensiot | Dimensiot (PituusxLeveysxKorkeus) | On request, depends on selected options |
| Optiot | Integroitu generaattori | Dynaset HG26G-E400SS23-100-K (output 26 kVa) |
| Hammer Oiler (Integrated) | ||
| Hammer Oil Tank (Integrated) | size on request | |
| Air Distributor (Integrated) | can be modified to fit multiple compressors | |
| Water Tank (Integrated) | ||
| Pressure Washer (Integrated) |
| Pyöritysvaihde PK-1200 | Määrittely | Arvo |
|---|---|---|
| Suorituskyky | Maksimivääntövoima | 12 kNm |
| Maksimi pyöritysnopeus | 57 r/min | |
| Liitännät | Outlet | API REG 4-1/2″ BOX |
| Integroitu pyörivä ilmaliitin | Sisältyy | |
| Ilmaliitin | Pyynnön mukaan, standardi = G2 BOX THREAD | |
| Yleistä | Kokonaispaino: | 190 kg |
Vaakaporauslaitteen käyttökohteet:
- Vaakaporaus kalliossa ja vaihtelevassa maaperässä.
- Putki- ja kunnallistekniikan alitukset teiden ja rautateiden alitse.
- Asennukset, jotka edellyttävät suurihalkaisijaisia porareikiä.
- Putkien asennukset olosuhteissa, missä pintakaivuu ei ole mahdollinen
- Putkiporaukset lohkareisissa ja kovissa maaperissä, missä muut menetelmät eivät toimi
Palvelualueet
Palvelemme porareita, työmaiden ja projektien vetäjiä sekä porausurakoitsijoita Suomessa, Ruotsissa, Norjassa, Tanskassa, Sveitsissä, Saksassa, Itävallassa, Isossa-Britanniassa, Italiassa, Islannissa, Puolassa, Virossa, Latviassa ja Liettuassa. Toimitamme kaluston nopeasti, tarjoamme teknisen tuen ja räätälöimme DTH-porausjärjestelmät Pohjois- ja Keski-Euroopan maaperäolosuhteisiin.
Soveltuvat tuotteet:
- Vaakaporauksen rengasterät ja pilotit
- Kalliokruunut ja avartimet
- Vaakaporauksen uppovasarat
- Auger-vaakaporauskanget
- DTH pyöritysvaihteet
- Voimayksiköt
- NatureMate - DTH UPPOVASARAÖLJY
- RodMate-kankirasva
- BarMate - DTH paineilmaletku
